Variant-Haus®

Variant-Haus®

Stavebný systém

sachovnica-pattern

Použitie VARIANT-HAUS®
Systém VARIANT-HAUS® sa používa ako debnenie nosných a nenosných vnútorných a vonkajších stien budov. Po vyplnení betónom zostávajú tvarovky z EPS trvalou časťou steny, a tak prispievajú k celkovému tepelnému odporu stenovej konštrukcie. Počas zalievania betónovou výplňou debniace tvarovky prenášajú tlak čerstvého betónu vlastnou pevnosťou, pevnosťou zámkových spojov a rozperiek.


Požiarna odolnosť
Pri minimálnej hrúbke priebežného betónového jadra 150 mm a minimálnej triede betónu C 16/20 podľa tabuľky 1 prílohy C ETAG 009, požiarna odolnosť steny je pre nosné steny REI 120 a nenosné steny EI 120.


Ochranný činiteľ
Ochrana proti korózii, VARIANT-HAUS® neobsahuje oceľové komponenty.


Biologický činiteľ
Dostatočne odolný voči plesniam, baktériám, riasam a hmyzu.

DSC_4477
DSC_4502
DSC_4497
3
4

Stavebný systém

Typ steny Menovitá hrúbka
vnútornej steny tvarovky
Menovitá hrúbka
betónového jadra
Menovitá hrúbka
vonkajšej steny tvarovky
Celková hrúbka
steny (bez omietky)
Celková hmotnosť steny (bez omietky)
(mm) (mm) (mm) (mm) (kg/m2)
Standard 50 150 50 250 362
Iso block 50 150 150 350 364
Iso block 50 150 250 450 366

Element E01

E01

125 cm x 25 cm x 25 cm

Element E02

E02-2

125 cm x 25 cm x 25 cm

Element E03

E03

125 cm x 25 cm x 25 cm

Element E04

E04

125 cm x 25 cm x 25 cm

Element N21

N21

125 cm x 35 cm x 25 cm

Element N22

N22 2

125 cm x 35 cm x 25 cm

Element N23

N23

125 cm x 35 cm x 25 cm

Element N31

N31 gebastelt

125 cm x 45 cm x 25 cm

Element N22+HCE3

N22 breiter

125 cm x 45 cm x 25 cm

Element N23+HCE3

N23 breiter

125 cm x 45 cm x 25 cm

Výškové vyrovnanie

E05

125 cm x 25 cm x 3,5 cm

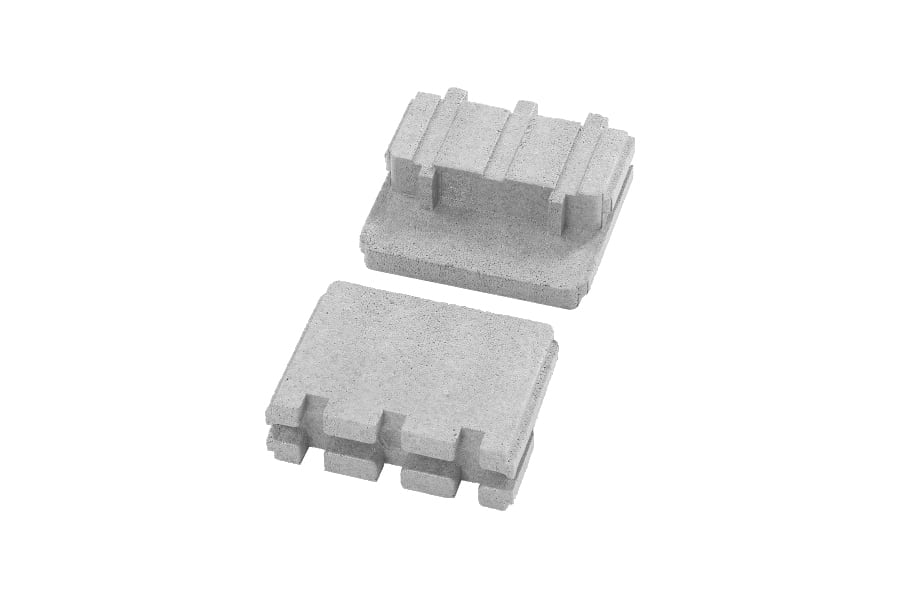

Koncová tvárnica N11

N11A+B

16 cm x 5 cm x 11,9 cm

Koncová tvárnica N12

N12

16 cm x 5 cm x 25 cm

Kotvenie systému

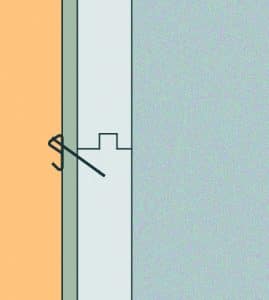

S078A

Obrazy sa spravidla upevňujú na stenu s háčikmi v tvare X. Pri háčiku v tvare X sa klinec vedie a tak sa nemôže v omietke zlomiť. Jednoduchý klinec udrží hmotnosť do 4 kg. Pre ťažké hmotnosti sa musí použiť dvoj- alebo trojklincový háčik v tvare X.

S078B

Väčšie obrazy, ľahšie nástenné regály a menšie nástenné skrine sa ukotvia do betónového jadra bežnou hmoždinkou. Kvôli hrozbe odlomenia v 5 cm vnútornej izolácii by mali byť hmoždinky zaťažené len s cca 30% hmotnosti.

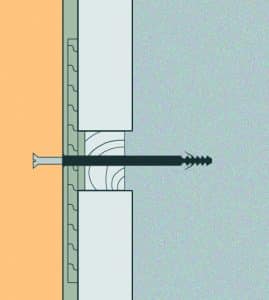

S078C

Pri závesných stenách, schodiskových zábradliach atď. je možnosť vyhĺbiť vnútornú izoláciu a tak vytvoriť miesto na úchyt, ktorý sa vytvorí pripevnením dreveného klinu s rozmerom 4 x 6 cm. Tým sa zabráni zlomeniu skrutiek. Pred omietnutím by mala byť nanesená sieťka.

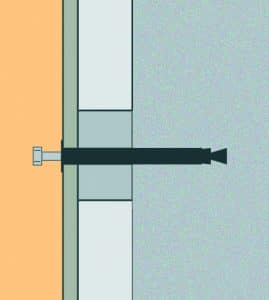

S078D

Ťažké upevnenia v interiéri, ako umývadlá, toaletné misy, ťažké nástenné skrine a pod. sa upevňujú pomocou hmoždín
určených na zavesenie ťažkých predmetov. Pri priečnom zaťažení sa hmoždina upevnení s montážnym cementom do vyhĺbenej 5 cm vnútornej izolácie. Tým sa zabráni jej zlomeniu.
